AES67 - DANTE

Los modelos UNIDEX /A67 incorporan un módulo Dante/AES67 que brinda 16 entradas y 16 salidas mono AoIP. El uso de UNIDEX en una red AoIP requiere disponer de dispositivos Dante compatibles para ingresar o enviar señales de audio. Estos dispositivos pueden ser, por ejemplo:

• Preamplificadores de micrófono Dante.
• Interfaces de línea Dante.
• Otras consolas o procesadores con Dante.
• Computadoras con Dante Virtual Soundcard.

Cualquier interfaz Dante compatible puede conectarse a UNIDEX, siempre que comparta los parámetros de red, frecuencia de muestreo y sincronismo requeridos por la instalación. Las computadoras pueden enviar y recibir audio directamente por la red AoIP mediante Dante Virtual Soundcard, una aplicación de Audinate que convierte una PC o Mac en un dispositivo Dante utilizando el puerto Ethernet estándar.

​

Conexión del puerto Ethernet Dante

​

Consideraciones generales

• El puerto Ethernet Dante se conecta a un switch Gigabit mediante cable de red adecuado para la instalación.
• En redes dedicadas y simples, Dante puede operar con switches Ethernet Gigabit estándar. En redes compartidas o administradas, se recomienda utilizar switches gestionables y configurar QoS, IGMP u otras funciones de red según las recomendaciones de Audinate.
• No utilizar Wi-Fi para el tráfico de audio Dante.
• La topología habitual es en estrella, con los dispositivos Dante conectados a un switch central. No utilizar el puerto secundario de Dante para encadenar dispositivos, salvo que el fabricante indique explícitamente otro modo de operación.
• En instalaciones con redundancia Dante, las redes Primary y Secondary deben ser redes físicas separadas, montadas sobre switches independientes. La conmutación frente a falla de una red es automática cuando los dispositivos soportan redundancia.
• El puerto Ethernet Remote Control de UNIDEX puede compartir la infraestructura de red si el diseño de la instalación lo permite. En instalaciones críticas, se recomienda validar esta decisión con el responsable técnico de red.

​

Configuración de UNIDEX en la red Dante

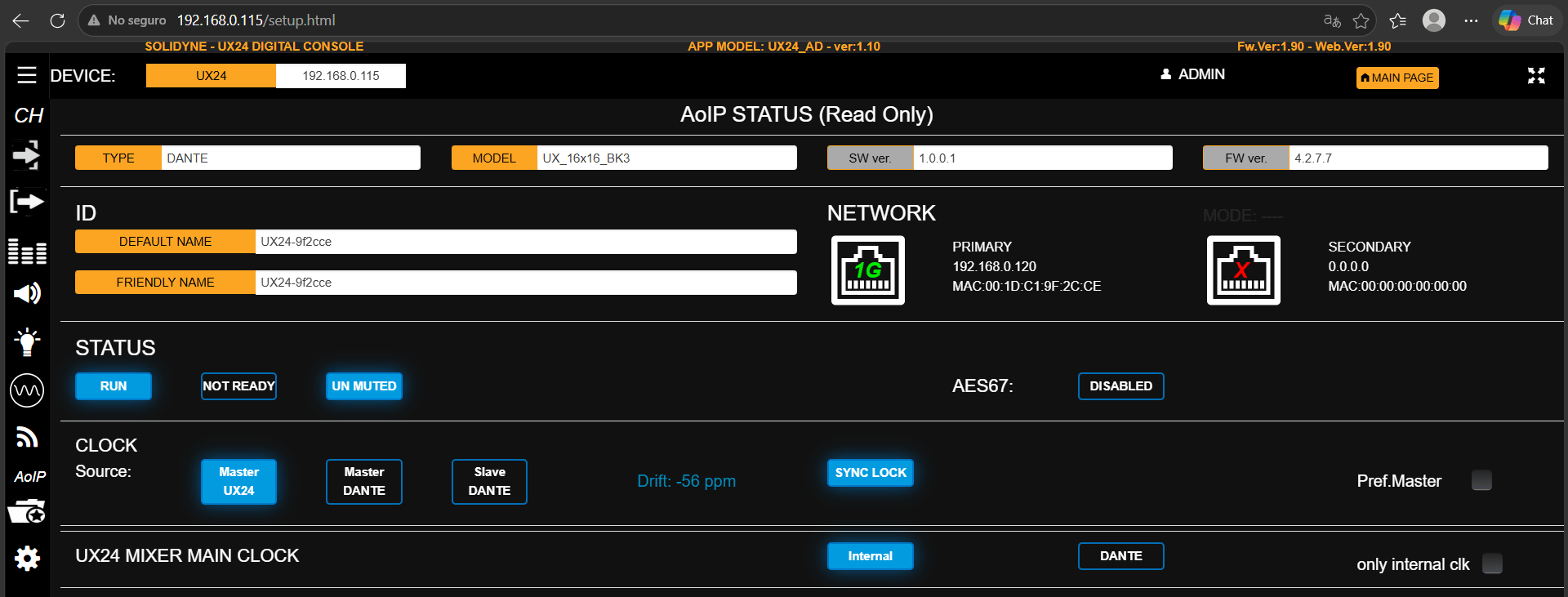

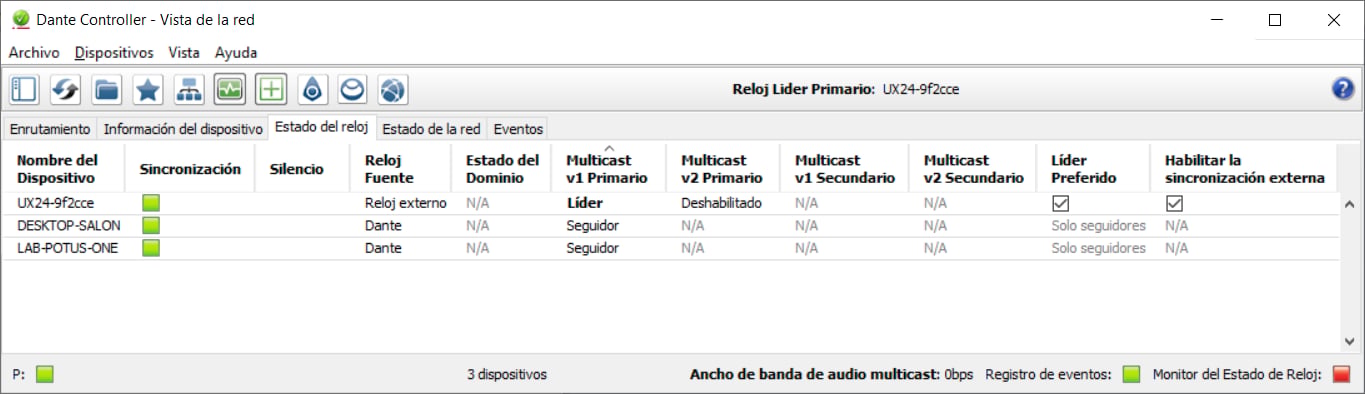

En UNIDEX, la pantalla Settings - AoIP informa el estado del módulo Dante/AES67 y de la red. La gestión de dispositivos, canales de entrada, canales de salida y ruteos Dante se realiza desde una computadora conectada a la red mediante Dante Controller, software de Audinate para configurar y rutear audio y video en redes Dante. Dante Controller permite ver los dispositivos Dante presentes en la red, sus canales disponibles, el estado de reloj y red, y crear las conexiones entre canales transmisores y receptores.

​

Sincronismo y rol en la red

En una red Dante, los dispositivos sincronizan sus relojes mediante PTP. Uno de los dispositivos actúa como reloj líder de la red y los demás operan como seguidores. En documentación anterior, estos roles pueden aparecer como Master y Slave. En una instalación típica con UNIDEX, la consola puede operar como reloj líder y sincronizar periféricos Dante conectados a la red. En instalaciones más complejas, por ejemplo con más de una consola o con un sistema Dante ya existente, otro dispositivo puede estar definido como reloj líder. En ese caso, UNIDEX deberá sincronizarse con el reloj definido para la red. Si no se define manualmente un reloj líder, Dante elige automáticamente uno de los dispositivos disponibles. Esta configuración se realiza desde Dante Controller, no desde UNIDEX. Las indicaciones disponibles en UNIDEX, tanto en la pantalla táctil como en la interfaz web, son informativas respecto del estado del módulo Dante/AES67 y de la red. El parámetro que se define desde la consola es el comportamiento del reloj del motor de mezcla (MIXER MAIN CLOCK). Según la configuración de la red AoIP, cuando UNIDEX participa del sincronismo Dante, la referencia de reloj puede provenir de:

• El motor de mezcla de UNIDEX, si el módulo Dante está configurado para sincronizarse con una referencia externa provista por el equipo.
• El propio módulo Dante/AES67, cuando trabaja con su reloj interno o sincronizado al reloj líder de la red.

Cuando el reloj de referencia de la red lo provee el módulo Dante/AES67, el reloj del motor de mezcla de UNIDEX puede trabajar en modo interno o sincronizarse al reloj Dante, según la configuración elegida para la instalación. La configuración habitual en instalaciones simples será mantener el reloj del motor de mezcla en modo Interno. En redes Dante más grandes, o cuando UNIDEX opera como seguidor de un reloj externo ya definido, puede ser conveniente sincronizar el motor de mezcla con el reloj Dante para mantener coherencia con el sistema AoIP.

​

Compatibilidad AES67

Además de dispositivos Dante, los modelos UNIDEX /A67 pueden intercambiar audio con equipos AoIP de otros fabricantes y ecosistemas que implementen el estándar AES67. AES67 es un estándar de interoperabilidad que permite a dispositivos Dante compatibles transmitir y recibir flujos de audio RTP multicast hacia y desde dispositivos AES67 que no utilizan Dante. Un caso especialmente relevante en instalaciones de broadcasting es Livewire+ AES67, utilizado por las consolas y sistemas AoIP de Axia / Telos Alliance. Livewire+ AES67 implementa el estándar AES67 y permite el intercambio de flujos de audio con otros dispositivos compatibles. De esta forma, UNIDEX puede integrarse con dispositivos Livewire+ AES67 mediante flujos AES67, siempre que los equipos y la red estén configurados adecuadamente.

​

Documentación Dante recomendada

---

​

Señales AoIP en UNIDEX

Cuando UNIDEX tiene instalada la opción DANTE AES67, la disponibilidad y asignación de entradas y salidas varía según el modelo de consola. A continuación se describen las configuraciones de E/S para UX24 y UX18..
